Teplovodní podlahové topení a chlazení

Proč zvolit teplovodní podlahové topení REVEL-PEX?

• velmi výhodná cena
• dlouhá životnost (více 50 let)
• záruka 25 let
• jednoduchá montáž
• nízké tepelné a tlakové ztráty
• zdarma programové vybavení a výpisy materiálu pro zakázku

Další výhody systému a popis:

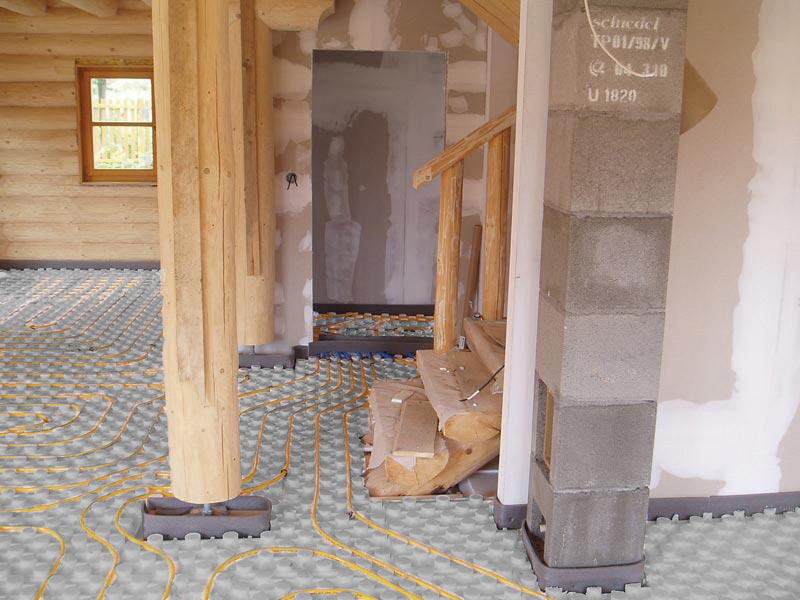

Systém REVEL-PEX je s výhodou používán při velkoplošném teplovodním podlahovém vytápění, případně chlazení. V systému je pro podlahové sestavy nejčastěji využívána trubka v dimensi 18×2 s označením RL83E. Lze použít i trubku 16×1,8 RL59E nebo trubku 20×2,3 RL129E, protože nově jsou oba typy polystyrenových systémových desek upraveny tak, aby v nich držely všechny tři velikosti trubek (16, 18 i 20). Pokud někdo chce využít běžného řezaného polystyrenu, je možné využití i obou typů metaloplastických trubek PEX-AL-PEX. Polystyrenové systémové desky i zámkové lišty se dodávají ve dvou variantách lišících se roztečí (63mm a 75mm), trubky se pak ukládají v násobcích roztečí. Rovněž se zámkové lišty užívají tam, kde dopravujete materiál pro podlahové topení na velkou vzdálenost. Polystyrenové systémové desky mají bohužel velký objem a doprava na vzdálenost neúnosně zvyšuje pořizovací náklady systému. Systémy ze zámkových lišt vychází cenově příznivěji a je u nich nulový prořez. Zámkové lišty se kotví k podkladu zalomeným příchytem RL60 po 300mm a spotřeba vychází 1m´ na jeden čtvereční metr vytápěné plochy. Někteří zákazníci používají rovněž příchyt RL60 ke kotvení trubek do běžného řezaného polystyrenu, zde však nedochází k optimálnímu oblití trubek betonem a topný výkon podlahy je nižší. Pozornost při navrhování roztečí trubek je nezbytné věnovat situacím, kdy ze společného rozdělovače jsou připojeny topné desky s dlažbou a s plovoucími dřevěnými podlahami. V tomto případě je nutné pod dřevem umístit systémové desky umožňující menší rozteč (např.225 dlažba/189 dřevo nebo 189 dlažba/150 dřevo). Připravenost pro pokládku mokrého podlahového topení se systémovou deskou je na kótě -100mm. Polystyrenová systémová deska je vysoká 48mm (započitatelná tepelná izolace činí 22mm), v rámci výšky 48mm se uloží potrubí a nad horní hranu polystyrenu v tloušťce cca 40mm se ve třídě betonu B20 (potěr P20) provedou podlahy (plastifikátor firma Revel nepředepisuje ani nedodává, plastifikátor nemá zásadní vliv na topný výkon podlahy a snižuje pevnost betonu, jeho užití je zcela v kompetenci stavební firmy). V autosalónech je vhodné na polystyrenové systémové desky volně uložit výztužné sítě a podkladový polystyrén, dodávaný stavbou, by měl být lisovaného typu s vyšší únosností, nikoli tedy řezaný. Dlažby se lepí na trvale pružné tmely s nepřiznáním, nebo u větších ploch naopak s přiznáním, dilatací v topné desce. Důležité však je oddilatování dlažeb u zdí a dodatečné nalepování soklíku umožňující zasunutí dlažby pod něj. U litých podlah, které se ve spojení s podlahovým vytápěním používají stále častěji, se neužívají dilatace mezi jednotlivými smyčkami, ale pouze po obvodu. Lité podlahy jsou náročnější na utěsnění a předlití mezer, aby nemohlo dojít k podtečení a vyplavání polystyrénu.

Způsob kladení smyčky systému teplovodního podlahového vytápění

Obr. 1 - chybná dilatace, obr. 2 - správná dilatace, maximální vzdálenost dilatačních spar - 8 mm

Způsob skladby podlahy podlahového topení

Popis obrázku: vlevo - soklík, trvale propustný tmel, dilatační pás, PEX trubka 18x2; vpravo: povrchová vrstva, betonová mazanina, RL 269 (318), stavební konstrukce.
