U suchých systémů se zdvojenou podlahou se potrubí rovněž ukládá do zámkových lišt. Zde není vhodné užívat standardní rozdělovače. Jako rozdělovače se zde užívají PEX potrubí v dimenzi 23 nebo 32 v zapojení Tichelman, nalisované odbočky tvaru T pak připojují jednotlivé větve systému. Orientačně se teplota topné vody pohybuje kolem 65 °C a topný výkon podlahy kolem 60 W/m². Skutečnost závisí na detailním provedení. U rozvodů ve zdvojených podlahách je třeba věnovat zvýšenou pozornost kotvení potrubí mimo lišty k podkladu, aby při teplotních změnách nedocházelo k rušivému zvukovému efektu vlivem pohybu trubek. Metaloplastické trubky jsou na tom v tomto ohledu lépe než celoplastové.

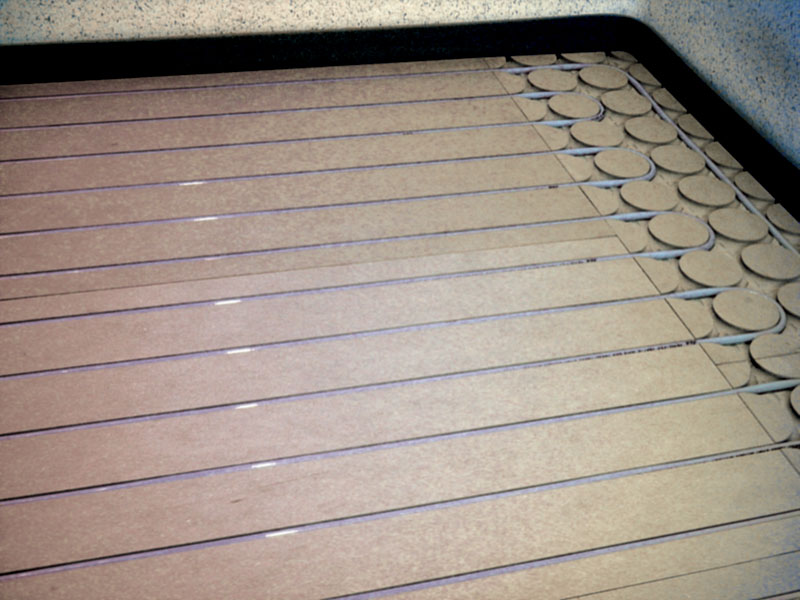

Firma REVEL nabízí suchý jednovrstvý systém s konstrukční výškou 30 mm vhodný pro rekonstrukce s malou výškou podlah nebo pro dřevostavby, případně pro užití tam, kde statika nedovoluje zatížit stropy betonem. Systém využívá dřevovláknitých desek o tloušťce 22 mm dvojího typu. První typ má pouze podélné drážky s roztečí 150 mm, druhý typ je opatřen vyfrézovanými koly s drážkami, která umožňují otočení libovolného meandru dle dispozice (viz foto). Desky se dají řezat do potřebných tvarů a sesazují se k sobě za užití bodových per.
Montáž začíná obdobně jako u mokrých systémů uložením dilatací po obvodu místnosti. Teplota místnosti, desek i potrubí v době montáže je z důvodu následných dilatačních změn optimální nad 15 °C. Celá plocha místnosti se sesadí z desek, které se mezi sebou propojují bodovými pery. Ty se zatloukají dle potřeby do libovolného místa topné desky, která má po celém obvodu drážku. V okrajích plochy se použijí desky s koly. Protože se cenově drží výše než výplňové desky, je běžné, že je montážní firma rozřízne a použije na obou stranách místnosti, přičemž nerovný řez bez drážky pro pero se otočí směrem ke zdi. Na takto sesazenou otopnou plochu se uloží meandry potrubí dimenze 16, a to metaloplastického.
Dilatace trubek a desek se u těchto suchých velkoplošných systémů liší a může se zde projevit i časová odlišnost třeba v případě rychlého zátopu. Posunu trubek v otočkách meandrů brání výstupky ve vlastní desce a nebezpečí snižuje určité navlnění trubky v drážce desky. Aby ovšem nemohlo v otáčkách meandrů dojít k vyskočení trubky, zvednutí podlahy a následnému zlomení trubky, je nezbytné desku zaklápět a tuto vrstvu přišroubovat k topné desce, zejména pak v oblasti otoček meandrů. Při testech se nejlépe osvědčil sádrokarton tloušťky 9 mm. Teplota topné vody je závislá na použité krytině, ale pro dlažbu je to 50 °C a pro plovoucí podlahu až 65 °C. Orientačně lze kalkulovat s výkonem 60/m².
Tento suchý systém byl vyvinut pro podlahy, ale je vhodné ho užít i pro topné stěny a stropy včetně šikmin podkroví. Postup je podobný jako u podlahy, přičemž dilatace se řeší průběžně mezi deskami. U stěn a stropů se pro zaklopení užívá výhradně sádrokarton o tloušťce 9 mm, s následnou běžnou spárovou a povrchovou úpravou. Upozorňujeme na nebezpečí bobtnání topných desek ve styku s vodou, jemuž je nezbytné zabránit. Rozměr obou typů desek je totožný a činí 900/1350 mm, vhodné je provést v projektu kladečské schéma desek. Součinitel tepelné vodivosti materiálu topné desky činí 0,1 W/mK, měrná hmotnost činí 750 kg/m³.
