U bezespádových a podlahových systémů, kde nelze dopředu vyloučit chybu v rovinnosti podkladu, je vhodné předimenzovávat výkon čerpadla co do průtoku i tlaku o 50 až 100 % oproti výpočtu. U projektů systému REVEL-PEX je zbytečné rozkreslovat svislé zapojení jednotlivých těles, postačuje schéma zapojení rozdělovačů a půdorysné uložení rozvodů. Obdobně je tomu u rozvodů vody, kde se nerozkresluje izometrie. Tím se snižuje pracnost výkresové dokumentace. Návrhy rozvodů lze provádět exaktně dle zkušeností (rychlosti uvažovat v rozmezí 0,5 až 1 m/s) nebo za užití programu XProCAD REVEL (aktuální verze včetně podpůrného CADu a stručného návodu ke stažení na našich stránkách.
Rovněž projekce mohou využít programového balíku PROTECH a TOPSOFT, které obsahují systém REVEL-PEX včetně měděných otopných těles REVEL (Protech-Nový Bor, tel. 487 727 254 – p. Ryšavý a Topsoft-Únětice, tel. 267 317 412 – p. Roubínek).
Systém lze užívat v různých zapojeních. Jako nejekonomičtější, provozně nejbezpečnější a z hlediska tepelné pohody nejlepší doporučujeme variantu s umístěním rozdělovačů v centru prostoru a připojením jednotlivých topných okruhů, z nichž každý připojuje několik těles v zapojení „Tichelman“. Rozvodná potrubí se vedou co nejvíce po obvodu vnějších zdí a na rozdíl od vnitřních rozvodů bez izolačních či ochranných návleků. Započitatelný orientační výkon z tohoto dvoutrubního vedení je 50 W/m´.
U rodinných domů a objektů o půdorysné ploše jednotlivého podlaží do 300 m² se osvědčilo připojení bez rozdělovačů, kdy je ze stoupacího potrubí vyvedena odbočka v dimenzi 23. Ta je v podlaze rozdělena za užití T-kusu na dva okruhy, které v zapojení Tichelman připojují jednotlivá tělesa. Zde se však změna průřezů předpokládá. Podobné je užití již dříve zmíněných kotlových přípojek u etážových systémů. Pro rozvody po povrchu se užívá metaloplastická trubka uložená v příchytkách. Vlivem nižší drsnosti stěn mají trubky REVEL lepší přenosové vlastnosti než ocel, a to zhruba o jednu dimenzi. Doporučený maximální přenášený výkon pro potrubí v jednotlivých dimenzích a teplotním spádu 20 °C je následující: V dimenzi 16–7 kW, v dimenzi 20–12 kW, v dimenzi 23–25 kW, v dimenzsi 32–40 kW, v dimenzi 50–200 kW.

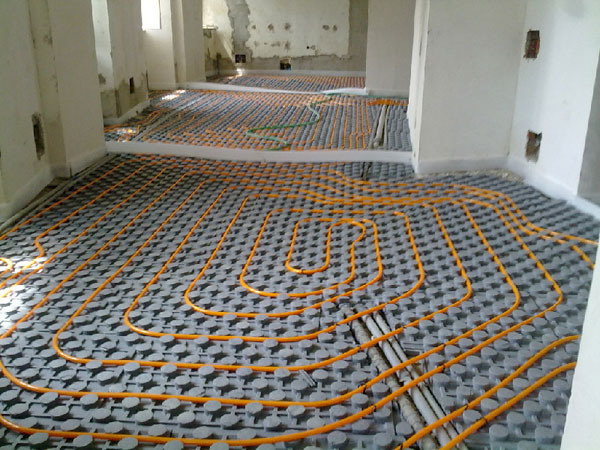

Při dimenzování přípojů a rozdělovačů podlahového vytápění je nutné počítat se zvýšenými průtoky s ohledem na menší teplotní spád. Naopak u směšovacích rozdělovačů může být připojení vlivem velkého teplotního spádu subtilní. Výše uvedené informace jsou pouze orientační, vždy záleží na konkrétních podmínkách. Graf pro střední teplotu 70 °C udává závislost tlakových ztrát na rychlosti proudění v jednotlivých dimenzích potrubí. Tvarovky a rozdělovače lze orientačně započítat paušálně ve výši 15 % z celkových tlakových ztrát potrubního úseku. Parametry termoventilů a ventilů na rozdělovačích se odečtou z příslušného grafu. Projekt nemusí obsahovat detailní výpis materiálu, neboť to pro zkušeného instalatéra není problém. Rovněž je možné získat tento výpis z projektu obratem u firmy REVEL, jako bezplatnou službu.
