TRUBKY REVEL

Systém REVEL-PEX využívá trubky na bázi síťovaného polyetylenu, při jehož výrobě je používána technologie hydrolytického (silánového) síťování označovaná dle norem jako PE-Xb.

Tato technologie umožňuje ekonomickou výrobu jakostních trubek celoplastových nebo kompozitních s hliníkovou vložkou, které vyhovují příslušným technickým normám. Tato technologie umožňuje optimalizaci stabilizace trubek proti různým vlivům jako je např. odolnost proti chlóru, odolnost proti UV záření, proti měděným iontům apod. a stala se předmětem zájmu všech významných světových producentů trubek. Firma REVEL je pravděpodobně jediným výrobcem na světě, který provádí nad rámec normou předepsaných testů výstupní kontrolu celé produkce tlakovým testem 0,9 MPa vodou 85°C teplou po dobu 1 hod. Sortiment trubek PEX je vyráběn ve střední tlakové řadě (starší označení PN16), jejichž značení dle různých norem je zpřehledněno v tabulce „C“, kompozitní trubky, nazývané též metaloplastické trubky (MP), jsou vyráběny v tlakové třídě 1.

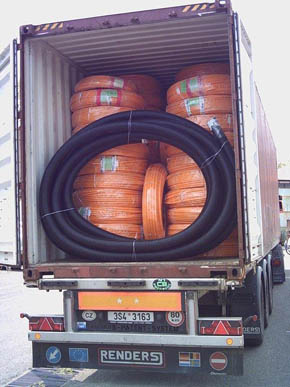

Kromě trubek PEX 32×3,6 a 50×5,6, které jsou dodávány i ve čtyřmetrových tyčích, je celý sortiment celoplastových trubek vyráběn i s kyslíkovou barierou EVOH. Firma užívá jednotného barevného provedení celoplastových trubek, a to barvy oranžové. Metaloplastické trubky jsou z důvodu využitelnosti k povrchovým vedením vyhotoveny v barvě bílé. Kluba jsou následně balena igelitovou fólií a opatřena etiketou výstupní kontroly. Montážní firma po transportu je povinna zkontrolovat, zda nedošlo k poškození trubky dopravou.

Síťovaný polyetylen je plast zcela výjimečných vlastností, které ho předurčují pro výrobu trubek odolávajících dlouhodobě teplotám do 95°C (krátkodobě 110°C ale pouze voda – nikoli pára). Pod pojmem síťování polyetylenu se rozumí chemická reakce, při které se mění struktura a tím též vlastnosti materiálu. Volná pohyblivost molekul je síťováním omezena, molekuly jsou spojeny do neviditelné prostorové sítě. Z tavitelného materiálu – termoplastu se síťováním stává netavitelný materiál (tz. termoelast), který sice při vyšší teplotě měkne, ale přitom si zachovává dostatečnou pevnost. Prostorová síť zabraňuje pomalému tečení materiálu – krípu. Na rozdíl od ostatních plastů pevnost PE-Xb s časem prakticky neklesá. Pevnostní izotermy PE-Xb jsou lineární bez zlomu (náhlého poklesu pevnosti) typického pro tavitelné termoplastické materiály. Tato vlastnost spolu s vysokou termooxidační odolností je podstatou dlouhodobé životnosti a provozní spolehlivosti trubek PEX. Síťování rovněž zvyšuje chemickou odolnost materiálu. Proto tento materiál dobře odolává dlouhodobému působení nemrznoucích směsí a antikorozních přísad. Na rozdíl od polypropylenu odolává dlouhodobě i chlorované vodě. Struktura tohoto polymeru účinně blokuje šíření náhodných trhlin. PE-Xb je pružný a houževnatý též při teplotách hluboko pod bodem mrazu, kdy jiné plasty křehnou. Pouze síťovaný polyetylen vykazuje vlastnost nazývanou tvarová paměť, kterou lze velmi dobře využít při spojování trubek. Tyto výjimečné vlastnosti jsou důvodem, proč se síťovaný polyetylen stal v průmyslově vyspělých zemích nejpoužívanějším plastovým materiálem v instalacích vůbec. Trubky musí být skladovány a instalovány tak, aby nebyly vystaveny dlouhodobě přímému působení slunečního záření. Kluba potrubí se smí skladovat v horizontální poloze ve vrstvě max.8 klub, a to z důvodu nebezpečí tvarové deformace, kdy nejde následně zasunout expandér do trubky. Provozní podmínky trubek z materiálu PE-Xb pro životnost 50 let stanoví poněkud složitě norma, ale v krátkosti lze říci, že jakékoli snížení teploty média či vnitřního přetlaku v trubce zásadním způsobem prodlužuje její životnost, a ta přesahuje za běžných podmínek 100 let. Systém na bázi celoplastových trubek PEX je určen pro přímé uložení do betonu. Trubka se díky své termoelastičnosti chová jako jeden velký kompenzátor délkových změn, rozšiřuje a zužuje svou stěnu, aniž by jí to uškodilo na pevnosti či životnosti. (Měděné rozvody zabudované do konstrukcí jsou ohroženy vlastní délkovou teplotní změnou, fyzikálními pohyby stavebních konstrukcí, elektro-chemickými jevy a vykazují výrazně vyšší tepelné ztráty než PEX). Potrubí ze síťovaného polyetylenu není nutné ukládat do ochranných hadic v celých délkách (předepsány jsou naopak pro přechody dilatací stavebních konstrukcí). Rozhodnutí zda návleky užít či nikoli souvisí s rozhodnutím projektanta o započtení (například při rozvodech po obvodu zdiva) nebo naopak minimalizaci tepelných ztrát vlastních rozvodů (např. při kumulaci rozvodů pod dlažbou v centrálních místnostech). Pro povrchová vedení, sanitní instalace nebo pro tvarované připojení radiátorů ze zdí se užívají kompozitní metaloplastické trubky, jejichž hlavní předností oproti trubkám celoplastovým je právě tvarová stabilita a minimální délková roztažnost zachycená vnitřní hliníkovou vložkou. MP trubky se tudíž dodávají i ve 4m tyčích nebo přímo na stavbě lze užít mobilní rovnačky. Pokud se uvažuje s využitím metaloplastu v konstrukcích, je jejich uložení v chráničkách nebo izolačních návlecích podmínkou (vyjma nízkoteplotního podlahového a stěnového topení).
