ZKUŠENOSTI PROJEKČNÍ

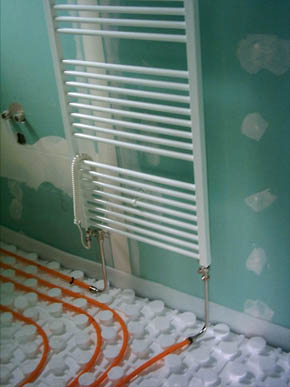

U bezespádových a podlahových systémů, kde nelze dopředu vyloučit chybu v rovinnosti podkladu, je vhodné předimenzovávat výkon čerpadla co do průtoku i tlaku o 50 až 100% oproti výpočtu. U projektů systému REVEL-PEX je zbytečné rozkreslovat svislé zapojení jednotlivých těles, postačuje schéma zapojení rozdělovačů a půdorysné uložení rozvodů. Obdobně je tomu u rozvodů vody, kde se nerozkresluje izometrie. Tím se snižuje pracnost výkresové dokumentace. Návrhy rozvodů lze provádět exaktně dle zkušeností (rychlosti uvažovat v rozmezí 0,5 až 1?m/s) nebo za užití programu XProCAD REVEL (aktuální verze včetně podpůrného CADu a stručného návodu ke stažení na www.revel-pex.com/software). Rovněž projekce mohou využít programového balíku PROTECH a TOPSOFT, které systém REVEL-PEX včetně měděných otopných těles REVEL obsahují (Protech-Nový Bor 487727254 p. Ryšavý a Topsoft-Únětice 267317412 p. Roubínek). Systém lze užívat v různých zapojeních, doporučujeme jako nejekonomičtější, provozně nejbezpečnější a z hlediska tepelné pohody nejlepší variantu s umístěním rozdělovačů v centru prostoru a připojením jednotlivých topných okruhů, z nichž každý připojuje několik těles v zapojení „Tichelman“. Rozvodná potrubí se vedou co nejvíce po obvodu vnějších zdí a na rozdíl od vnitřních rozvodů bez izolačních či ochranných návleků. Započitatelný orientační výkon z tohoto dvoutrubního vedení je 50W/m´. U rodinných domů a objektů o půdorysné ploše jednotlivého podlaží do 300m², se osvědčilo připojení bez rozdělovačů, kdy ze stoupacího potrubí je vyvedena odbočka v dimensi 23 a tato v podlaze rozdělena za užití T-kusu na dva okruhy, které v zapojení Tichelman připojují jednotlivá tělesa. Zde se však změna průřezů předpokládá. Podobné je užití již dříve zmíněných kotlových přípojek u etážových systémů. Pro rozvody po povrchu se užívá metaloplastická trubka uložená v příchytkách. Vlivem nižší drsnosti stěn mají trubky REVEL lepší přenosové vlastnosti než ocel, a to zhruba o jednu dimensi. Doporučený max. přenášený výkon pro potrubí v jednotlivých dimensích a teplotním spádu 20°C je následující: V dimensi 16–7kW, v dimensi 20–12kW, v dimensi 23–25kW, v dimensi 32–40kW, v dimensi 50–200 kW. Při dimensování přípojů a rozdělovačů podlahového vytápění je nutné počítat se zvýšenými průtoky s ohledem na menší teplotní spád. Naopak u směšovacích rozdělovačů vlivem velkého teplotního spádu může být připojení subtilní. Výše uvedené informace jsou pouze orientační, vždy záleží na konkrétních podmínkách. Graf pro střední teplotu 70°C udává závislost tlakových ztrát na rychlosti proudění v jednotlivých dimensích potrubí. Tvarovky a rozdělovače lze orientačně započítat paušálně ve výši 15% z celkových tlakových ztrát potrubního úseku. Parametry termoventilů a ventilů na rozdělovačích se odečtou z příslušného grafu. Projekt nemusí obsahovat detailní výpis materiálu, neboť to pro zkušeného instalatéra není problém. Rovněž je možné získat tento výpis z projektu obratem u firmy REVEL, jako bezplatnou službu.
